YX100/150系列电接点压力表是用于测量对铜和铜合金不起腐蚀作用的气体、液体介质的正负压力，并在压力达到预定值时发出信号，接通控制电路，达到自动控制的报警得目的。

电接点压力表具有测量控制功能，可任意设定上、下控制压力值，动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。

一、电接点压力表结构原理：

仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。

当被测压力作用于弹簧管时，其末端产生相应的弹性变形—位移，经传动机构放大后，由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。

二、技术指标：

1.接点装置电气参数及控制形式：

触头功率	最高工作电压	最大工作电流	控制形式
30VA(阻性负载)	220V D.C或380V A.C	1A	上下限、双上限、双下限

2.电气电路连接示意图：

JZ1、JZ2-继电器及触点 CJ-接触器及触点 RJ-热继电器 M-电机 YX-电接点压力表 L-下限接点（绿） H-上限接点（红） B-公共接点（黄）

三、电接点压力表外形尺寸图：


型 号	D	H	H1	H2	D0	d	d1	B	B1	L	L1
YX-60	Φ60	46		13		M14*1.5		56	72	14
YX-100	Φ100	95		17		M20*1.5		87	121	20
YX-100ZT		96	33	30	118		5.5				115
YX-150	Φ150	78	40	17	165	M20*1.5	5.5	113	150	20
YX-150ZT		78		30							100

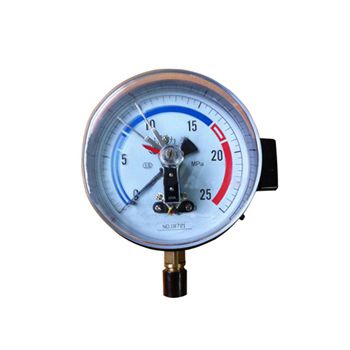

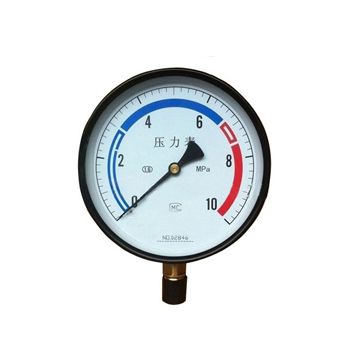

YX-100/150电接点压力表
YX-100/150B不锈钢电接点压力表
YEX-100/150膜盒电接点压力表
YEX-100/150B不锈钢膜盒电接点压力表
YNX-100/150耐震电接点压力表
YNX-100/150B不锈钢耐震电接点压力表
YENX-100/150膜盒耐震电接点压力表
YENX-100/150B不锈钢膜盒耐震电接点压力表

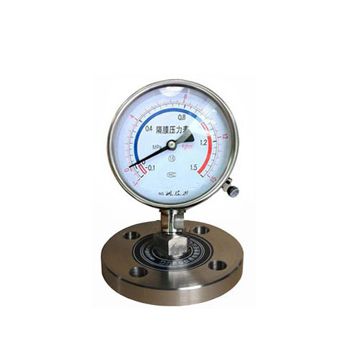

YX-100/150/MF/ML隔膜电接点压力表
YX-100/150B/MF/ML不锈钢隔膜电接点压力表
YNX-100/150/MF/ML耐震隔膜电接点压力表
YNX-100/150B/MF/ML不锈钢耐震隔膜电接点压力表
