彩色PH/ORP检测仪

SINO-PH7.0智能型彩屏工业pH/ORP计是我公司研制的电化学分析仪之一,环境适应性强、清晰的显示、简易的操作和优良的测试性能使其具有很高的性价比,能精确测量溶液的pH值或温度。可广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中pH值的连续监测。配上ORP氧化还原电极同样也是一台精密的ORP仪表。

  • 用户评分:★★★★★
  • 质量保证:公司严格执行国家相关保修规定,产品保修一年。
  • 售后服务:由江苏威斯特提供发货,并提供售后服务。
  • 销售热线:0517-86981929
  • 邮箱:jswstyb@163.com


PH7.0智能型彩屏工业pH/ORP计是我公司研制的电化学分析仪之一,环境适应性强、清晰的显示、简易的操作和优良的测试性能使其具有很高的性价比,能精确测量溶液的pH值或温度。可广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中pH值的连续监测。配上ORP氧化还原电极同样也是一台精密的ORP仪表。

产品特点:

u  高智能化:采用高精度AD转换和单片机微处理技术,能完成pH测量、温度测量、温度自动补偿等多种功能。

u  时间显示:智能型彩屏工业pH/ORP计内置时钟芯片,可以显示当前时间。

u  英文菜单:仪器可以任意切换中英文菜单模式。

u  供电范围广:仪器采用开关电源设计,供电AC85-265V、50-60Hz,可以应用在不同供电电压等级的国家。

u  数据存储:仪器内置的存储芯片,可以保存过去1年的历史数据,并且历史数据可以通过手机APP蓝牙导出(选配功能)

u  冲洗继电器:仪器设置了冲洗继电器功能,可以通过安装电磁阀定时清洗pH电极。

u  声光报警功能:仪器内置了蜂鸣器,高低报警灯,满足要求后能声光同时报警。

u  4-20ma电流:电流值任意设置,也可以反向设置,便于控制。

u  锑电极模式:仪器同时具有锑电极模式和玻璃电极模式,可以适配多种样式的pH电极。

u  区间控制功能:仪器具有任意范围内的区间继电器控制功能,可以进行比如区间达标排水功能等。

u  随机数值功能:仪器具有任意范围内随机数值显示功能,满足特定要求下的数值显示功能(具体如何使用,联系厂家)

u  25折算:对纯水和加氨超纯水进行了25℃基准温度折算,实现了显示25℃时的pH值,特别适合电厂多种水质的测量。

u  多种标定方法:仪器具有一点标定,两点标定,三点标定,多种方式可以任意选择。

u  抗干扰能力强:采用高阻运算放大器,阻抗高达1012Ω;电流输出采用光电耦合隔离技术,抗干扰能力强,实现远传。具有良好的电磁兼容性。

u  多参数同时显示在液晶屏上同时显示时间、pH值或mV值、温度、输出电流值。采用3.5寸高清IPS彩色液晶显示模块,分辨率480*320;醒目且可视距离远。

u  RS485通讯接口:modbus RTU通讯协议可方便联入计算机进行监测和通讯。(选配功能)

u  工业控制式看门狗:确保仪表不会死机。

 技术指标

技术参数

技术指标

执行标准

JB/T 6203-2017《工业pH计》;

pH测量范围

0~14.00pH (最大-2-16PH);分度值:0.01pH;

pH测量精度

±0.02pH;

ORP测量范围

-2000~+2000mV;分度值:1mV;

ORP测量精度

±1mV;

温度测量范围

0~99.9℃(最大-10~130℃);分度值:0.1℃

温度测量精度

±0.5℃;

自动温度补偿范围

0~99.9℃,(最大-10~130℃);25℃为基准;

电子单元重复性误差

±0.02pH;

稳   定 性

±0.02pH/24h;

输入阻抗

≥1012 Ω;

电流隔离输出

标配一路pH值4~20mA;可以选配两路;

输出电流误差

≤±1%FS;

高低报警继电器

AC220V、3A;

显示屏规格

高清IPS彩色液晶屏,分辨率480*320;

数据储存

一年的数据(每分钟保存一次);

RS485通讯接口

modbus RTU协议;选配;

供电电源

AC85-265V、50-60Hz;可选配DC24V或DC12V(订货指明);

防护等级

IP65

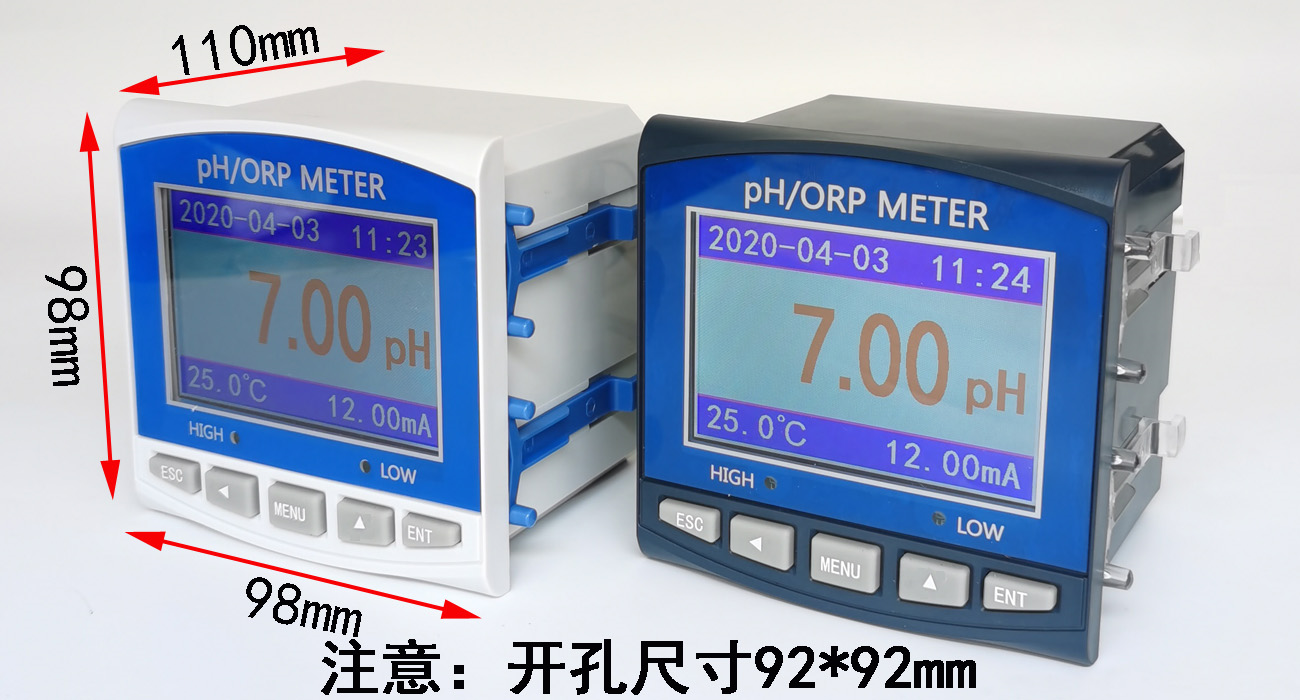

外形尺寸

98(长)×98(宽)×110(深)mm;

开孔尺寸

92×92 mm;

仪器重量

变送器:0.8kg;

工作条件

环境温度:-20~60℃; 相对湿度:<85%;

电极线长

标配5米;可配三复合或两复合电极;


1.安装时应注意:

1. 仪表与测量池的距离越近越好。一般不要超过10米,最好将仪表固定在最佳视平线上,表面要保持清洁、干燥、避免水滴直溅,必须有良好的接地。

2. 电极与仪表的连接电缆不要与电源线近距离平行敷设,以免对信号产生不良的影响,仪表应远离变频器和大功率设备,避免信号干扰。

3. 电极线属于特殊的同轴线,切记不能用普通线延长。如果不够长,请您联系生产厂家寻求解决方案。

2. 常规电极尺寸(使用时,将电极下端透明保护帽摘掉)


3. 电极安装

1. 沉入式安装:电极的引线从保护管里穿出,电极顶部的3/4螺纹与保护管的3/4螺纹用生料带密封好。确保电极顶部及电极信号线不进水。

2. 侧壁安装:侧壁焊接带斜面的护套,电极旋入护套即可。

3. 管道安装:通过电极G3/4的螺纹与管道相连接。


4. 仪器接线





低开:低点报警继电器常开端子

低触:低点报警继电器触点

低闭:低点报警继电器常闭端子

高开:高点报警继电器常开端子

高触:高点报警继电器触点

高闭:高点报警继电器常闭端子

火线:接220V火线;如果选配为24V供电时,接24V正极

地线:接地线(可以不接)

零线:接220V零线;如果选配为24V供电时,接24V负极





通讯B:接485通讯(选配功能)

通讯A:接485通讯(选配功能)

电流负:4-20mA输出的负端

电流正:4-20mA输出的正端

温度:接pH电极的温度接线端子其中之一

温度:接pH电极的温度接线端子其中之一



参比:接pH/ORP电极的参比端子



测量:中间不锈钢接线柱,接pH/ORP电极的

测量端子



注意:电极信号线必须直接接到仪表后面的端子上,不能为了美观,通过电控箱里面的端子排过渡一下,再接线。这是绝对不允许的!!!
